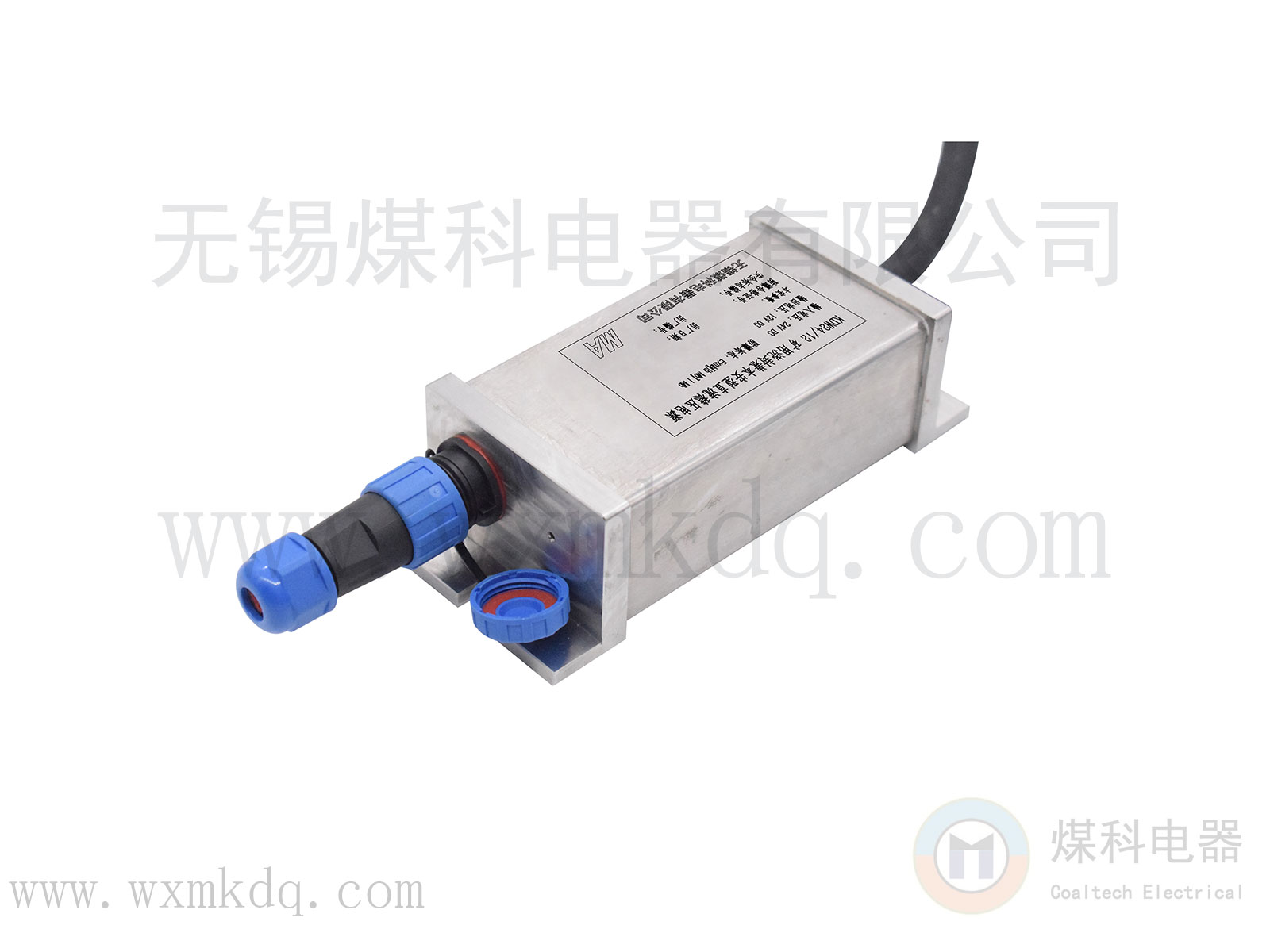

KDW24/24礦用澆封兼本安型直流穩壓電源（以下簡稱“電源”）可用于有瓦斯、煤塵等爆炸性危險場所，其外殼防護等級達到IP54。內部集成無錫煤科電器有限公司生產的高性能模塊化輸出本質安全型電源，該電源模塊輸出有雙重化過壓、過流、短路等保護，故障撤銷后能自動恢復。
本電源可以輸出一種有較高的帶載能力電壓，在煤礦井下給各種監控設備、傳感器等本質安全型電路提供穩定的電源；本電源為澆封型式，內部使用環氧樹脂澆封，外部使用不銹鋼外殼，輸入預留礦用電纜，輸出為防水航空插頭，整體結構緊湊，體積小，重量輕，安裝移位使用十分方便。
★產品特征：
澆封處理，體積小，重量輕。輸出容量大，帶負載能力強。模塊化設計，安裝維護方便。寬電壓輸入，適應能力強。多種電壓輸出可選。
★使用環境條件：
1. 環境溫度：0℃～40℃；
2. 濕度：≤95％（+25℃）；
3. 環境大氣壓：86kPa～1l6kPa；
4. 無顯著振動和沖擊的場所；
5. 周?chē)橘|(zhì)無腐蝕性氣體；
6. 無濺水和淋水的場所；
7. 有瓦斯和煤塵爆炸危險的煤礦井下。

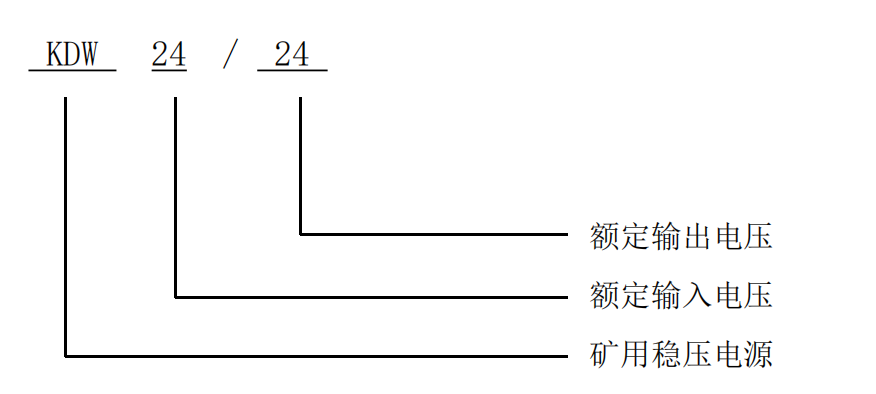

★型號命名：
★防爆型式及防爆標志
防爆型式：礦用澆封兼本質安全型
防爆標志：Ex mb [ib Mb] I Mb
★主要技術指標
主要功能
1.電源具有1路本安電源輸出功能。
2.應具有過流、過壓、短路保護功能，故障解除后能自動恢復。
接線方式
1.電源的接線方式，輸入端澆封引出導線。
2.輸出端為防水航空插頭。
（1）供電電源
1.額定輸入工作電壓：24V DC；
2.電壓波動范圍：（18～36）V DC；
3.工作電流：≤1300mA；
（2）電源輸出參數
1.標稱輸出電壓：24V
2.額定輸出電流：450mA
3.短路電流：≤500mA
4.過壓保護值：≤24.3V
5.過流保護值：≤500mA
6.輸出電壓偏離值：≤5.0%
7.源效應：≤5.0%
8.負載效應：≤5.0%
9.周期與隨機偏移峰峰值：≤250mV
10.本安參數：Um：26.4V DC； Uo：24.3V； Io：0.5A； Co：1.0uF； Lo：0.5mH；
★電氣間隙和爬電距離
接線端子電氣間隙和爬電距離應符合GB/T 3836.3-2021中4.3和4.4的要求。
★外形尺寸、質量及材質
（1）外形尺寸（長×寬×高）：205mm×64mm×44mm。
（2）重量：≈1.2Kg。
（3）外殼材料：304不銹鋼。

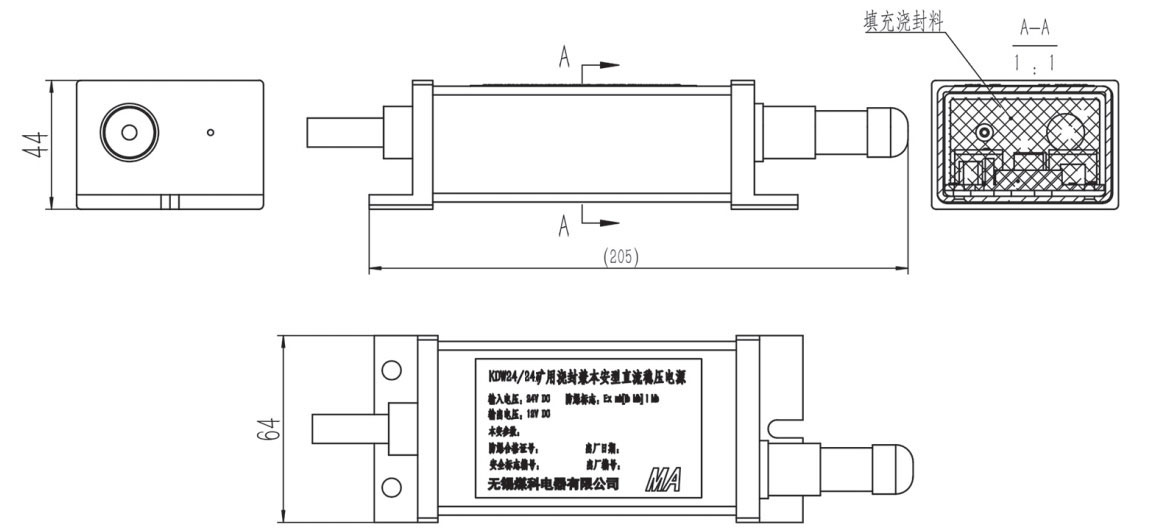

電源安裝尺寸如圖所示：
