壓盤型，橡膠圈尺寸：Φ103
編號對應圖上編號：
①B4壓盤（球鐵） ②B4橡膠圈（標準） ③B4墊圈 ④ B4堵片 ⑤B4堵頭 ⑥B4壓條 ⑦B4直通節 ⑧B4聯通節
◆ 執行標準：GB/T 3836-2021、Q/MK MA0301-2025
◆ 可配電纜外徑≤Φ63mm（具體多少由橡膠圈內孔決定），可參考：防爆橡膠圈內孔對應電纜外徑
訂貨須知：為了高效溝通，訂貨盡量使用下列名稱（名稱對應圖上編號）
可單獨訂購：
①B4壓盤（球鐵） ②B4橡膠圈（標準） ③B4墊圈 ④ B4堵片 ⑤B4堵頭 ⑥B4壓條 ⑦B4直通節 ⑧B4聯通節
建議成套訂購：
（1） B4（球鐵）堵片全套 =B4壓盤（球鐵）+橡膠圈（標準）+墊圈+堵片
（2） B4（球鐵）堵頭全套 =B4壓盤（球鐵）+橡膠圈（標準）+墊圈+堵頭
（3） B4（球鐵）堵片全套+直通節 =B4壓盤（球鐵）+橡膠圈（標準）+墊圈+堵片+直通節
（4） B4（球鐵）堵頭全套+直通節 =B4壓盤（球鐵）+橡膠圈（標準）+墊圈+堵頭+直通節
（5） B4（球鐵）堵片全套+聯通節 =B4壓盤（球鐵）+橡膠圈（標準）+墊圈+堵片+聯通節
（6） B4（球鐵）堵頭全套+聯通節 =B4壓盤（球鐵）+橡膠圈（標準）+墊圈+堵頭+聯通節

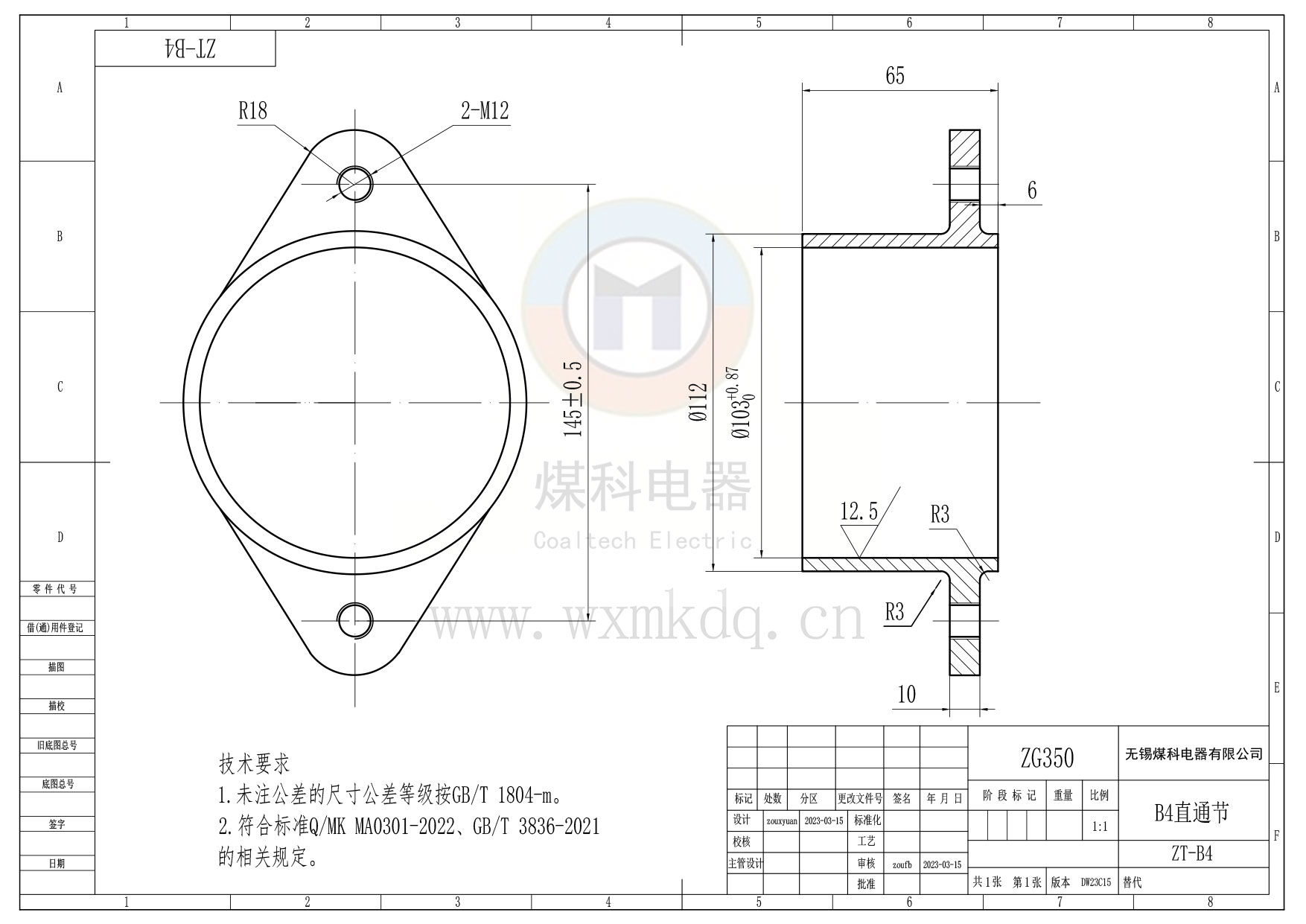

■產品詳細機械圖紙■
引入裝置 選型簡介
（1）防爆橡膠圈（阻燃）通過 相關的熱穩定試驗，并取得國家防爆檢驗站檢驗報告；
（2）防爆橡膠圈可按照客戶的要求定做！現有尺寸可參考具體選型頁面！
（3）標準型以外，包含多種規格（M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……）歡迎來電咨詢！
（4）標準型電纜引入線裝置 比較選型
