安標證號：MAB201159 防爆證號：CQEx25.0741X
CCC證書編號：2020312303000463

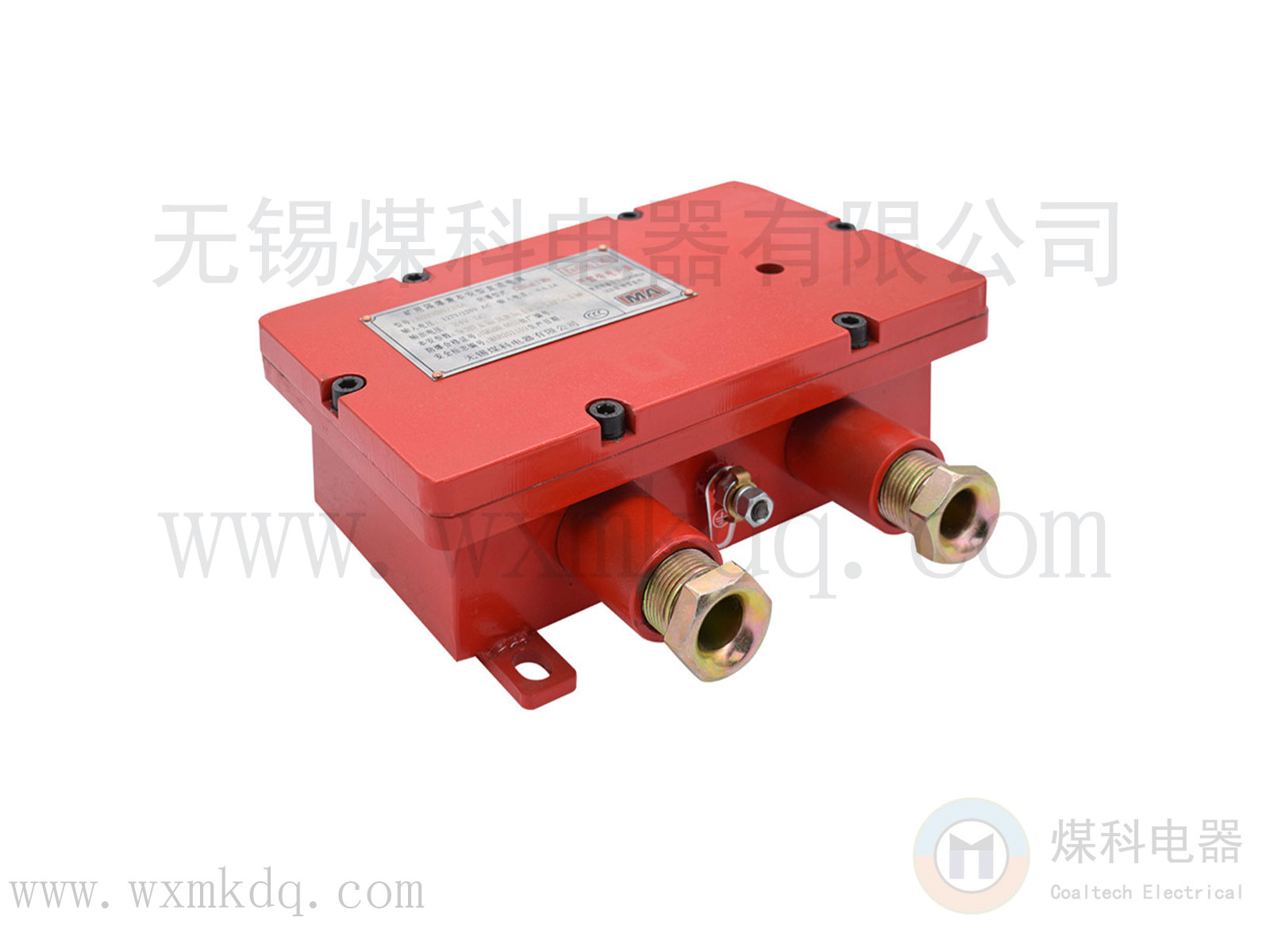

KDY220/24A礦用隔爆兼本安型直流電源（以下簡稱“電源”）可用于有瓦斯、煤塵等爆炸性危險場所，其外殼防護等級達到IP54，外殼Q235鋼板焊接再精加工成型，內外表面進行防銹、涂漆處理，隔爆面進行磷化處理。內部集成無錫煤科電器有限公司生產的高性能模塊化的MKDA-I型輸出本質安全型電源模塊，該電源模塊輸出具有ia等級電阻限流、雙重過壓、短路等保護。本電源可以輸出一種有較高的帶載能力電源，在煤礦井下給各種監控設備、傳感器等本質安全型電路提供穩定的電源；本電源體積小巧，重量輕，裝拆移位使用十分方便。
★產品特征：
ia等級輸出，更安全可靠；體積小，重量輕，安裝方便。多種輸出可選，輸出容量大，帶負載能力強。
模塊化設計，使用維護方便。
★使用環境條件：
1. 環境溫度：0℃～40℃；
2. 濕度：≤95％（+25℃）；
3. 環境大氣壓：86kPa～1l6kPa；
4. 無顯著振動和沖擊的場所；
5. 周?chē)橘|(zhì)無腐蝕性氣體；
6. 無濺水和淋水的場所；
7. 有瓦斯和煤塵爆炸危險的煤礦井下。
★型號命名：
★防爆型式及防爆標志
防爆型式：礦用隔爆兼本質安全型
防爆標志：Ex db [ia Ma] I Mb
★主要技術指標
1.額定交流工作電壓：220V AC
2.電壓范圍：(95～242)V AC
3.輸入視在功率：≤80VA
4.路數：1路
5.直流額定輸出電壓：24V
6.直流額定輸出電流：240mA
7.短路電流：≤500mA
8.最大輸出電壓：≤24.3V
9.最大輸出電流：≤500mA
10.最小輸出電壓：≥22.0V
11.周期與隨機偏移峰峰值：≤250mV
12.本安參數：Um：242V AC； Uo：24.3V； Io：0.5A； Co：1.0uF； Lo：0.5mH；
★電氣間隙和爬電距離
接線端子電氣間隙和爬電距離應符合GB/T 3836.3-2021中4.3和4.4的要求：
電壓24V：電氣間隙和爬電距離均≥2.0mm；
電壓AC220V：電氣間隙≥5.0mm，爬電距離≥8.0mm；
本安電路接線端子與非本安電路接線端子之間的距離≥50mm。
★外形尺寸、質量及材質
（1）長×寬×高：214mm×176mm×80mm。
（2）重量：≈5.7kg。
（3）外殼材料：Q235A鋼。
電源安裝尺寸如圖所示：
