安標證號：MAB201160 防爆證號：CQEx25.0809X
CCC證書編號：2020312303000462

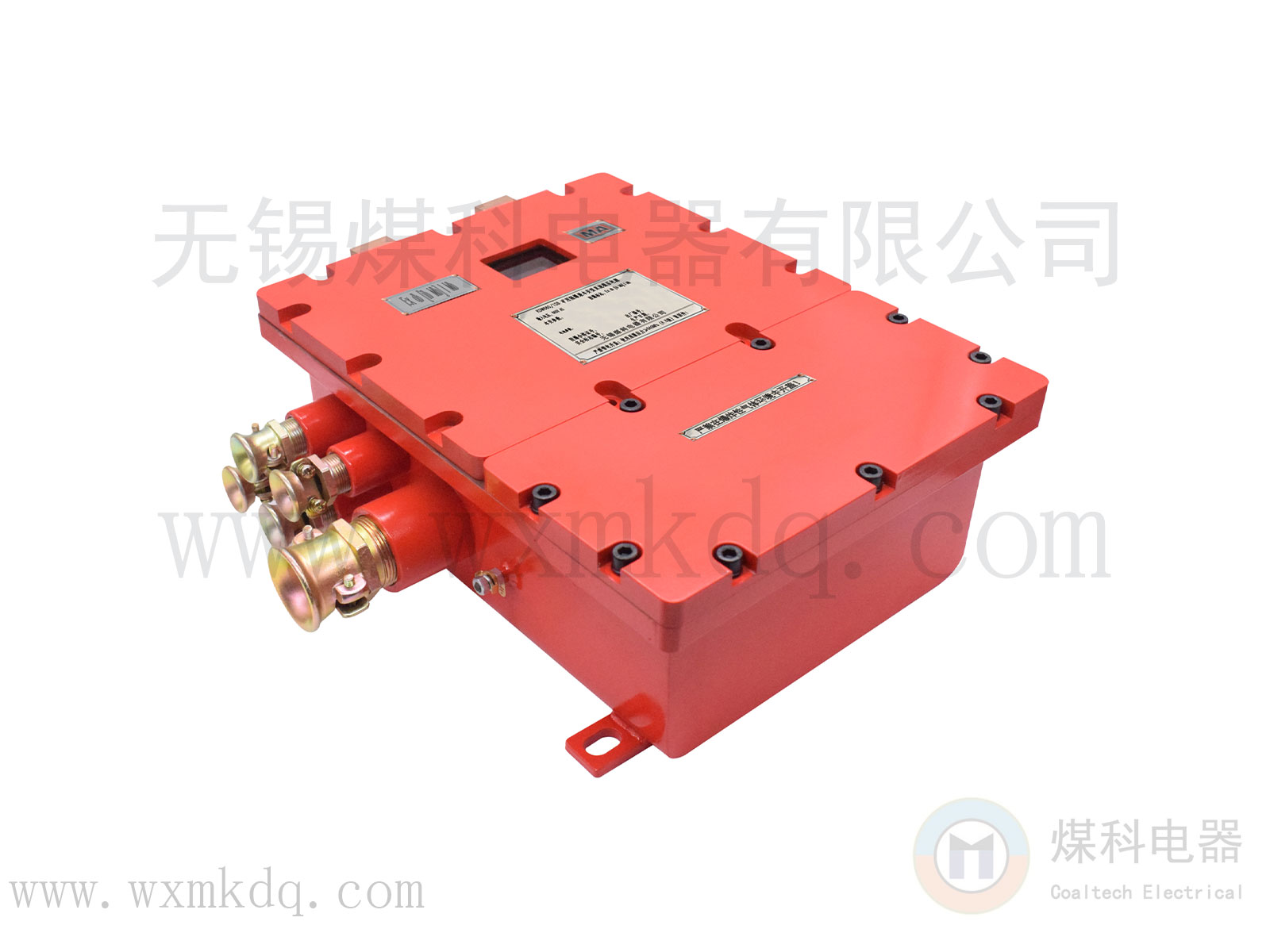

KDW660/24B(S)礦用隔爆兼本安型直流穩壓電源（以下簡稱“電源”）可用于有瓦斯、煤塵等爆炸性危險場所，其外殼防護等級達到 IP54，外殼Q235A鋼板焊接再精加工成型，內外表面進行防銹、涂漆處理，隔爆面進行磷化處理。電源內部集成無錫煤科電器有限公司生產的高性能模塊化的 MKD-II-Q 型輸出本質安全型電源模塊，本安電源模塊輸出具有雙重化過壓、過流、短 路等保護。電源中的液晶能實時顯示本安輸出電壓、電流值，備用電池等相關信息。備用電池采用體積小、容量大的磷酸鐵鋰電池，內部的BMS系統能對每節電池進行管理。
本電源可以同時輸出三路，每一路完全獨立且都有較高的帶載能力，在煤礦井下給各種監控設備、傳感器等本質安全型電路提供穩定的電源；本電源體積小巧，重量輕，裝拆移位使用十分方便。
*內置磷酸鐵鋰鋰離子電池，斷電后可持續輸出大于2小時（額定負載）。
★產品特征：
體積小，重量輕，模塊化設計，使用維護方便。輸出容量大，帶負載能力強。輸入電壓寬，127V~660V自適應。
帶電池，提供不間斷電源輸出，具有輸入、輸出控制功能。
★使用環境條件：
1.環境溫度：0℃～40℃；
2. 濕度：≤95％（+25℃）；
3. 環境大氣壓：86kPa～1l6kPa；
4. 無顯著振動和沖擊的場所；
5. 周?chē)橘|(zhì)無腐蝕性氣體；
6. 無濺水和淋水的場所；
7. 有瓦斯和煤塵爆炸危險的煤礦井下。

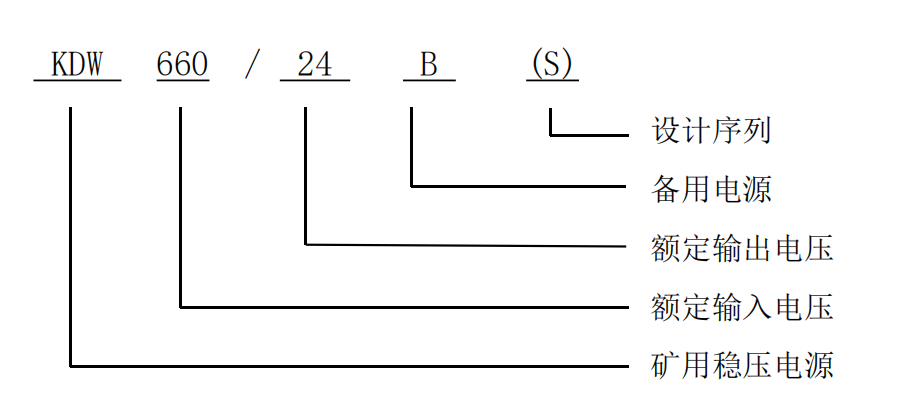

★型號命名：
★防爆型式及防爆標志
防爆型式：礦用隔爆兼本質安全型
防爆標志：Ex db [ib Mb] I Mb
★主要技術指標
電源輸入：采用AC127V~660V自適應輸入，兩個輸入端子可任意接入AC127V~660V電壓。
保護方式：雙重過壓、過流保護，故障撤銷后能自動恢復。
工作方式：不間斷供電，內置磷酸鐵鋰鋰離子蓄電池，斷電后輸出不小于2小時（額定負載）。
輸入輸出：具有輸入輸出控制功能，輸入信號為高電平時，輸出信號閉合；輸入信號為低電平時，輸出信號斷開。
電源輸出：三路本質安全型電源輸出（多種輸出組合可選?。?。
（1）供電電源
1.額定交流工作電壓：660V AC；
2.電壓范圍：（95～726）V AC；
3.輸入視在功率：≤250VA；
（2）電源輸出參數
1.輸出電壓：12V一路，18V一路，24V一路
2.額定輸出電流：1400mA，900mA，450mA
3.額定負載電壓：≥11.5V，≥17.5V，≥23.5V
4.開路輸出電壓值：≤12.5V，≤18.4V，≤24.3V
5.短路電流：≤1500mA，≤1000mA，≤500mA
6.過壓保護值：≤12.5V，≤18.4V，≤24.3V
7.過流保護值：≤1500mA，≤1000mA，≤500mA
8.輸出電壓偏離值：≤5.0%（三路）
9.源效應：≤5.0%（三路）
10.負載效應：≤5.0%（三路）
11.周期與隨機偏移峰峰值：≤250mV（三路）
12.本安參數：Um：726V AC；
Uo1：12.5V； Uo2：18.4V； Uo3：24.3V；
Io1：1.5A； Io2：1.0A； Io3：0.5A；
Co1：15uF； Co2：2.2uF； Co3：1.0uF；
Lo1：0.1mH； Lo2：0.2mH； Lo3：0.5mH；
★電氣間隙和爬電距離
不同電位的裸露導體之間與外殼和接線導體之間的電氣間隙，爬電距離應符合GB/T 3836.3-2021中4.3和4.4的要求和GB/T 3836.3-2021表1的規定；本安電路的電氣間隙、爬電距離應符合GB/T 3836.4-2021表5的規定。
本安接線端子之間：電氣間隙和爬電距離均≥2.0mm；
非安信號輸入端子之間（5V DC~24V DC）:電氣間隙和爬電距離均≥2.0mm；
非安輸出端子之間(≤250V AC):電氣間隙≥5.0mm，爬電距離≥8.0mm；
非安660V AC端子之間：電氣間隙≥10.0mm，爬電距離≥16.0mm；
本安接線端子與非本安接線端子之間的距離≥50mm。
★外形尺寸、質量及材質
（1）外形尺寸（長×寬×高）：401mm×429mm×139mm。
（2）重量：≈35.2Kg。
（3）外殼材料：Q235A鋼。

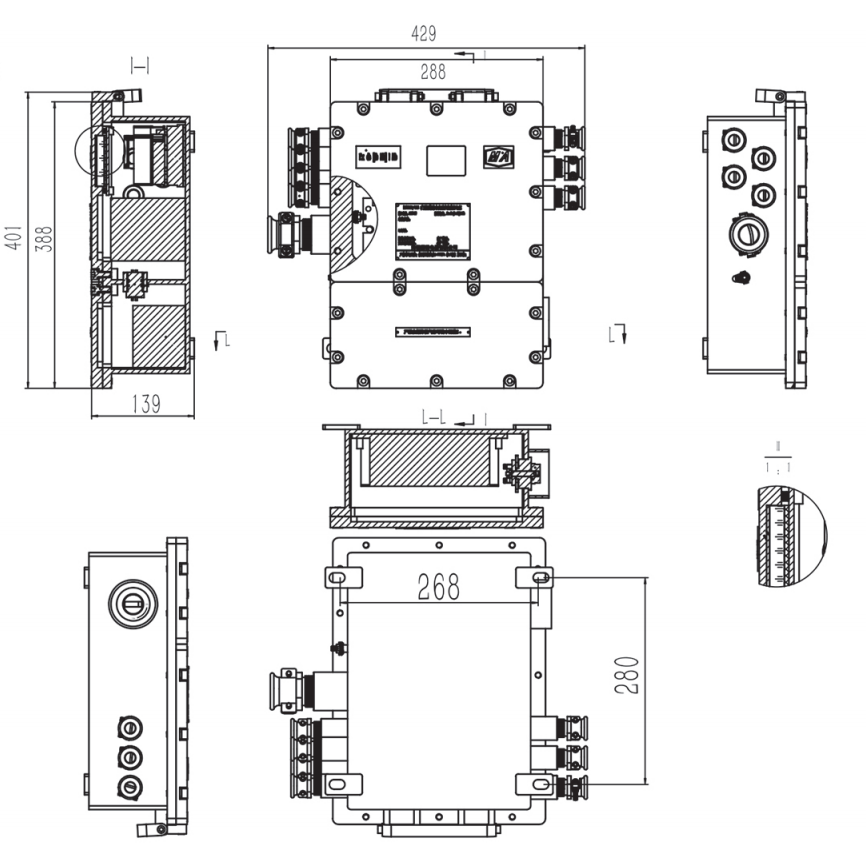

電源安裝尺寸如圖所示：
