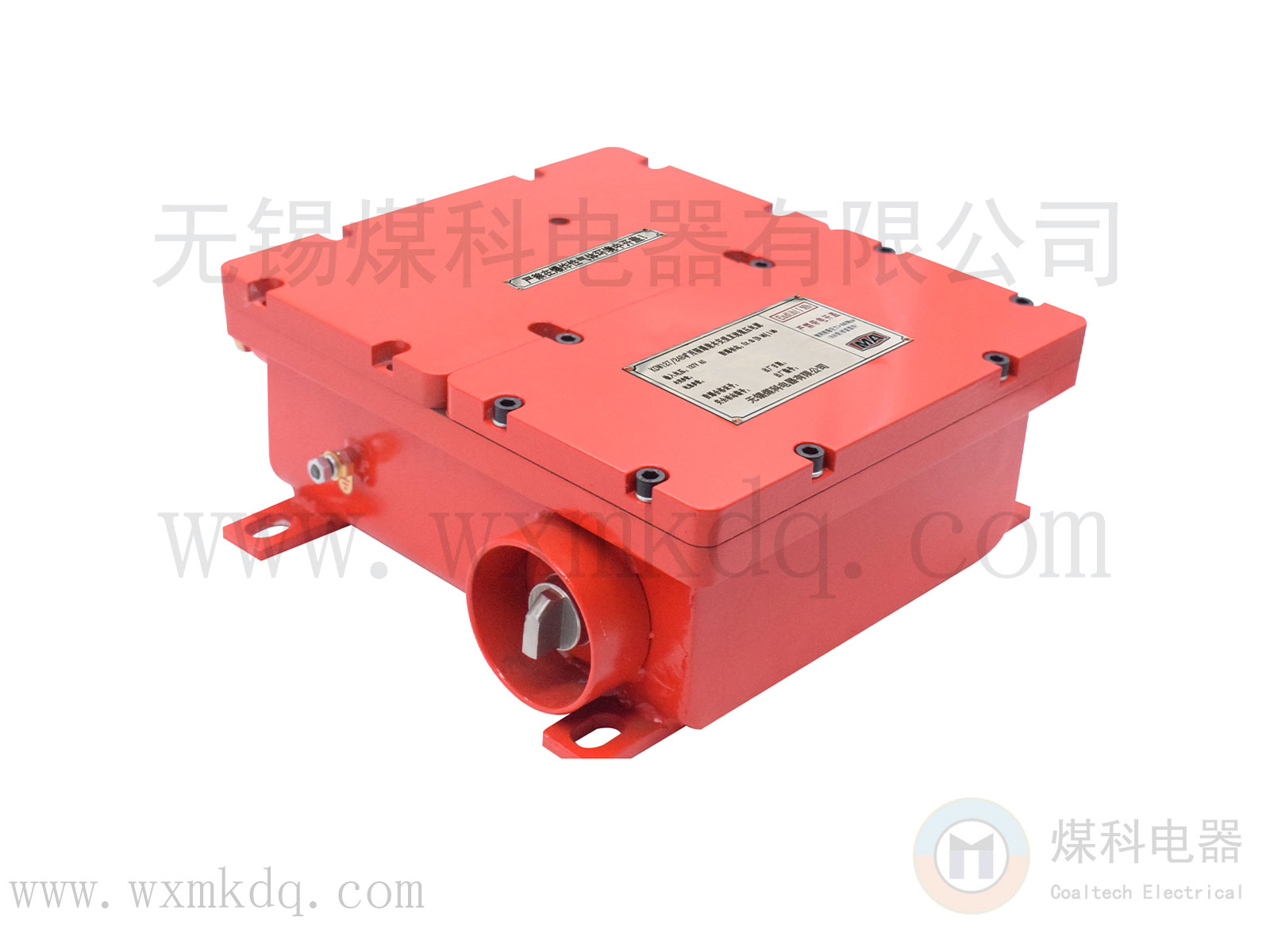

KDW127/24B礦用隔爆兼本安型直流穩壓電源（以下簡稱“電源”）可用于有瓦斯、煤塵等爆炸性危險場所，其外殼防護等級達到IP54，外殼Q235A鋼板焊接再精加工成型，內外表面進行防銹、涂漆處理，隔爆面進行磷化處理。電源內部集成無錫煤科電器有限公司生產的高性能模塊化的MKD-II-Q型輸出本質安全型電源模塊，本安電源模塊輸出具有雙重化過壓、過流、短路等保護。電源中的指示燈能實時顯示電源的輸出輸入狀態。備用電池采用體積小、容量大的磷酸鐵鋰電池，內部的BMS系統能對每節電池進行管理。
本電源輸出本質安全型電源一路，有較高的帶載能力，在煤礦井下給各種監控設備、傳感器等本質安全型電路提供穩定的電源；本電源體積小巧，重量輕，裝拆移位使用十分方便。
*內置磷酸鐵鋰鋰離子電池，斷電后可持續輸出大于2小時（額定負載）。
★產品特征：
體積小，重量輕，模塊化設計，使用維護方便。輸出容量大，帶負載能力強。帶電池，提供不間斷電源輸出，多種電壓輸出可選。寬電壓輸入，適應能力強。
★使用環境條件：
1. 環境溫度：0℃～40℃；
2. 濕度：≤95％（+25℃）；
3. 環境大氣壓：86kPa～1l6kPa；
4. 無顯著振動和沖擊的場所；
5. 周?chē)橘|(zhì)無腐蝕性氣體；
6. 無濺水和淋水的場所；
7. 有瓦斯和煤塵爆炸危險的煤礦井下。

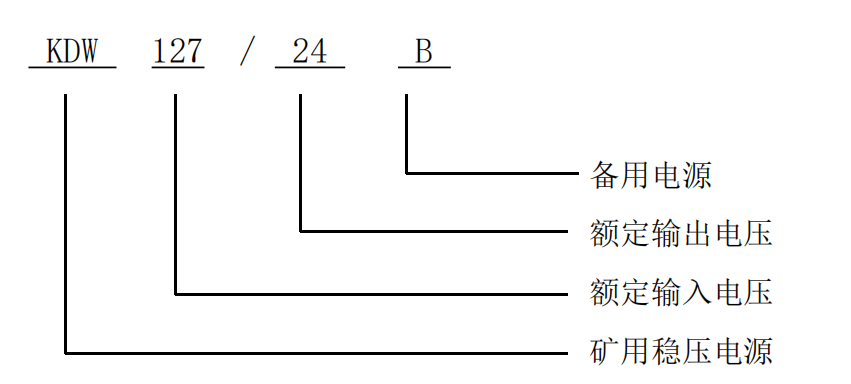

★型號命名：
★防爆型式及防爆標志
防爆型式：礦用隔爆兼本質安全型
防爆標志：Ex db [ib Mb] I Mb
★主要技術指標
電源輸入：額定127V AC，波動范圍：95V AC~242V AC。
保護方式：雙重過壓、過流保護，故障撤銷后能自動恢復。
工作方式：不間斷輸出，內置磷酸鐵鋰鋰離子蓄電池，斷電后輸出不小于2小時（額定負載）。
電源輸出：一路本質安全型電源輸出。
（1）供電電源
1.額定輸入工作電壓：127V AC；
2.交流電壓波動范圍：（95～140）V AC；
3.輸入視在功率：≤80VA；
（2）電源輸出參數
1.標稱輸出電壓：24V
2.額定輸出電流：450mA
3.短路電流：≤500mA
4.過壓保護值：≤24.3V
5.過流保護值：≤500mA
6.輸出電壓偏離值：≤5.0%
7.源效應：≤5.0%
8.負載效應：≤5.0%
9.周期與隨機偏移峰峰值：≤250mV
10.本安參數：Um：242V AC； Uo：24.3V； Io1：0.5A； Co：1.0uF； Lo：0.5mH；
★電氣間隙和爬電距離
不同電位的裸露導體之間與外殼和接線導體之間的電氣間隙，爬電距離應符合GB/T 3836.3-2021中4.3和4.4的要求和GB/T 3836.3-2021表1的規定；本安電路的電氣間隙、爬電距離應符合GB/T 3836.4-2021表5的規定。
本安接線端子之間：電氣間隙和爬電距離均≥2.0mm；
非安127V AC端子之間:電氣間隙≥5.0mm，爬電距離≥8.0mm；
本安接線端子與非本安接線端子之間的距離≥50mm。
★外形尺寸、質量及材質
（1）外形尺寸（長×寬×高）：308mm×273mm×107mm。
（2）重量：≈17.3Kg。
（3）外殼材料：Q235A鋼。
電源安裝尺寸如圖所示：
